環境・省エネ関連事業

GLAFIL(グラフィル)

透明遮熱(断熱)フィルム

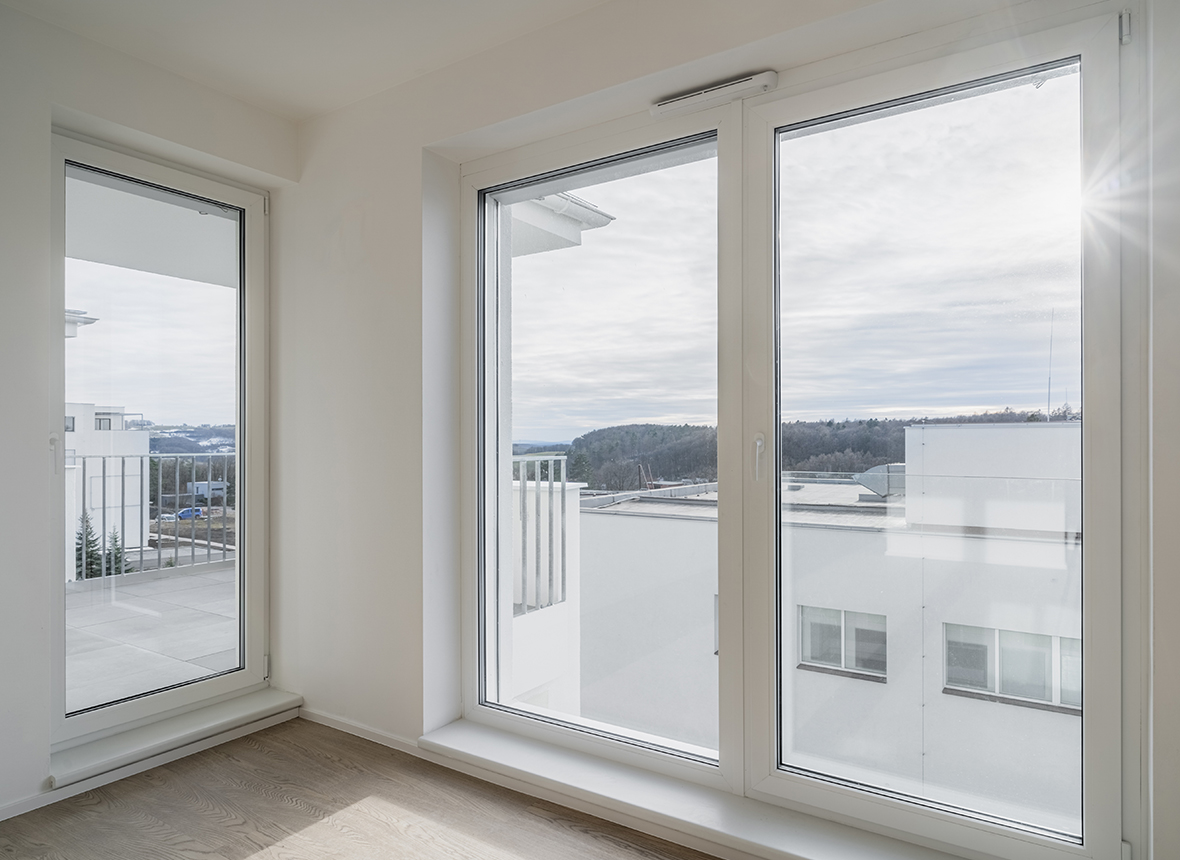

■透明遮熱とは

遮熱性能と高い透明度を両立した窓ガラス用フィルムです。
眺望や採光を損なわず快適な室内環境を維持できます。
日射熱取得率を抑え、夏場の室温上昇を軽減します。
JIS A 5759準拠で、公共施設やオフィスにも多数採用されています。
高品質で安価な設計で、
人気のブランドです。

■特性

品名 / 名称 製品巾(mm) 特性
NS60


透明遮熱60

1016 / 1524 飛散防止UVカット遮熱透明遮熱ハードコート
NS70


透明遮熱70

1016 / 1524 飛散防止UVカット遮熱透明遮熱ハードコート
NS70LE


透明遮断熱70

1270 / 1524 プレミアム飛散防止UVカット遮熱透明遮熱ハードコート断熱
CBL80


ナチュラル遮熱

920 / 1524 飛散防止UVカット遮熱透明遮熱ハードコート

窓ガラス用フィルムメーカーの中でも人気が高く高品質で安価な設計で
長年愛されているブランドです。

■各品番説明

品名 フィルム説明
NS60 遮熱性能を有した透明系遮熱フィルム。
採光度もシルバー遮熱に比べ高く、ギラつきの少ない製品。
NS70 遮熱性能を有したまま、より透明度を重視したフィルム。
透明度を重視しているため、眺望・景観を損なわない人気の製品。
NS70LE 夏冬兼用に開発され暑さ対策・寒さ対策の両方に対応した特別な「透明遮断熱」フィルム。
CBL80 透明遮熱の中で一番採光率の高いフィルム。
金属系フィルムの中でも「ギラつき」が少ない。

窓ガラス用フィルムメーカーの中でも人気が高く高品質で安価な設計で
長年愛されているブランドです。

■光学特性・熱特性

品名 総厚 基材厚
(μm)
遮蔽係数 日射取得率 日射(%) 可視光線
(%)
紫外線
透過率
(%)
熱還流率
(W/㎡K)
透過率 反射率 吸収率 透過率 反射率
NS60 68 50 0.55 0.48 44 42 14 62 27 1未満 5.5
NS70 68 50 0.67 0.59 52 26 22 70 20 1未満 5.5
NS70LE 92 50 0.61 0.54 48 30 22 68 19 1未満 4.6
CBL80 68 50 0.79 0.69 57 8 35 78 9 1未満 6.0
■可視光線透過率
ガラスの外側に照射される可視光線の量を「100」とし、それがガラスを通過して内側に到達する量を表した数値。
■遮熱係数
内側に熱を3mm厚の透明板ガラスの熱を通過させる値を「1」とした数値。数値が小さいほど遮熱効果があります。

※上記の値は、保証値ではありません。
※透明フロートガラス(3mm厚)にフィルムを貼って測定しています。
※製品の仕様等は改良のため、予告なく変更する場合があります。
